發電廠燃煤鍋爐廢氣治理工藝案例

發布日期：2024-02-27瀏覽次數：

1．設計依據

鍋爐類型煤粉鍋爐

蒸發量 240t/h

鍋爐數量 2臺

配置方式一爐一機

煙氣流量 50x104m3/h，最大不超過55x104m3/h

入口煙氣溫度 135℃

入口煙塵質量濃度 32g/m3

出口煙塵質量濃度: C2=100mg/m3

要求除塵效率 :

電場形式: 臥式3電場

供電機組、工控機、料位儀、輸灰設施按要求配套。

發電廠燃煤鍋爐廢氣治理工藝案例

2．驗收標準與規范

《通風與空調工程施工質量驗收規范》（GB 50243）；《鋼結構工程施工質量驗收規范》（GB 50205）；《機械設備安裝工程施工及驗收通用規范》（GB 50231）；《電氣裝置安裝工程施工質量驗收規范》（GB52054）；《火電廠大氣污染物排放標準》（GB 13223）；《臥式電除塵器》（HCRJ 002）；《高壓靜電除塵用整流設備》（HCRJ 011）；《電除塵器低壓控制電源》(HBC 35)。

3．電場結構

①電場數量：單室3電場。

②沉淀極：C480。

③電暈極：1、2電場，芒刺線；3電場，星形線。

④同極間距：300mm、400mm、400mm。

⑤進出口設置氣流分布板。

⑥灰斗內設置阻流板。

⑦灰斗內設置高、低位料位儀監控。

⑧除塵系統設置PLC監控運行。

⑨輸灰系統按要求配套。

⑩硅整流機組分電場供電，自動跟蹤、調節。

發電廠燃煤鍋爐廢氣治理工藝案例

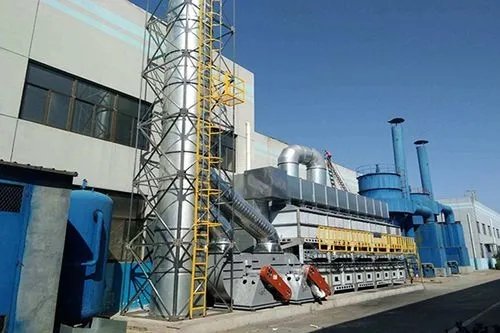

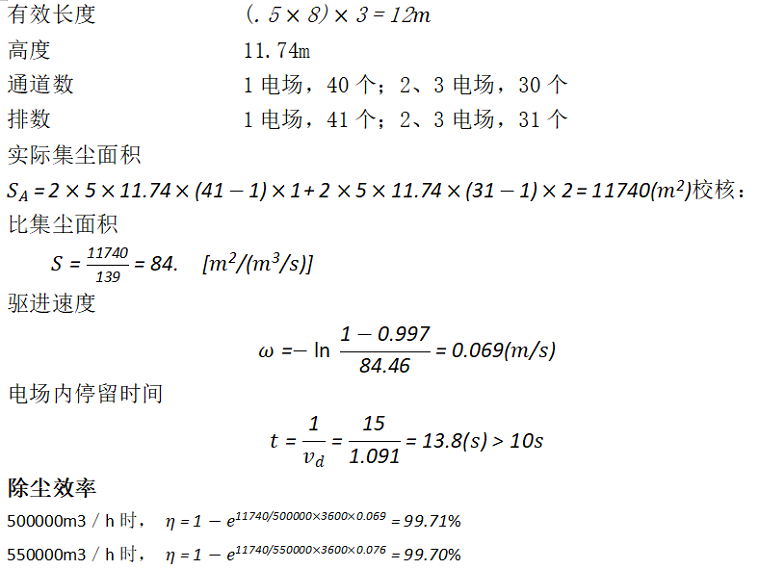

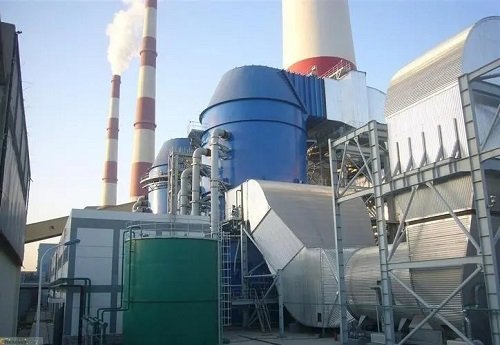

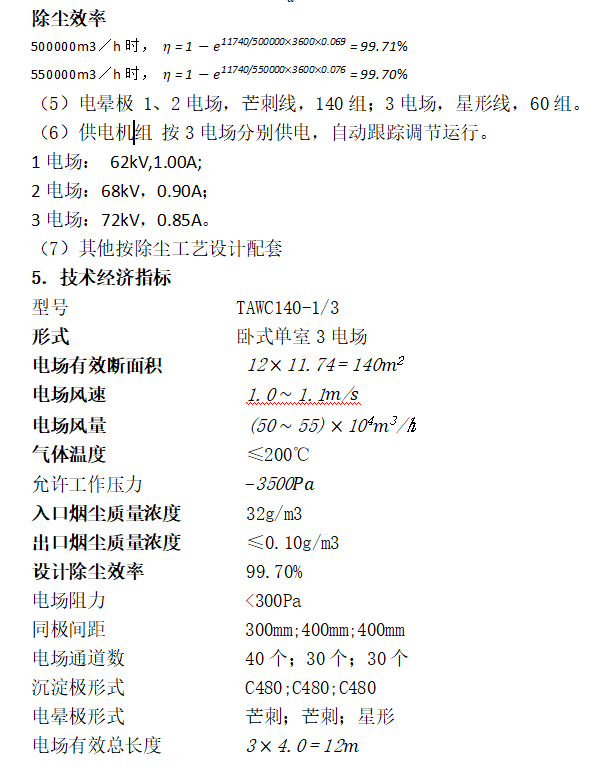

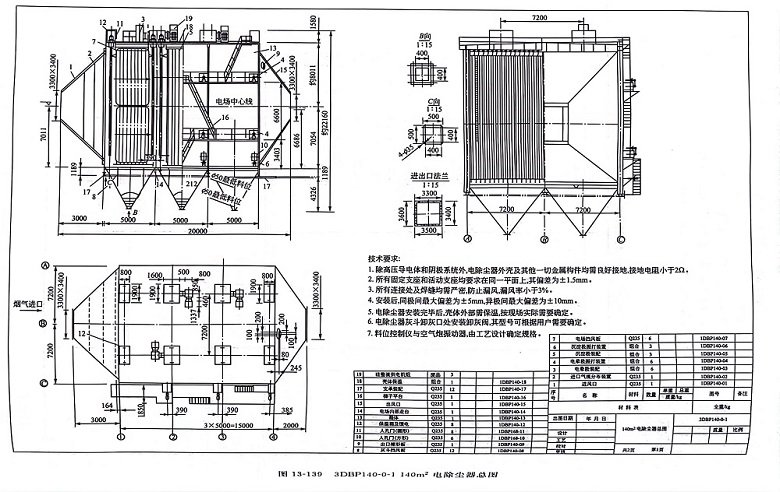

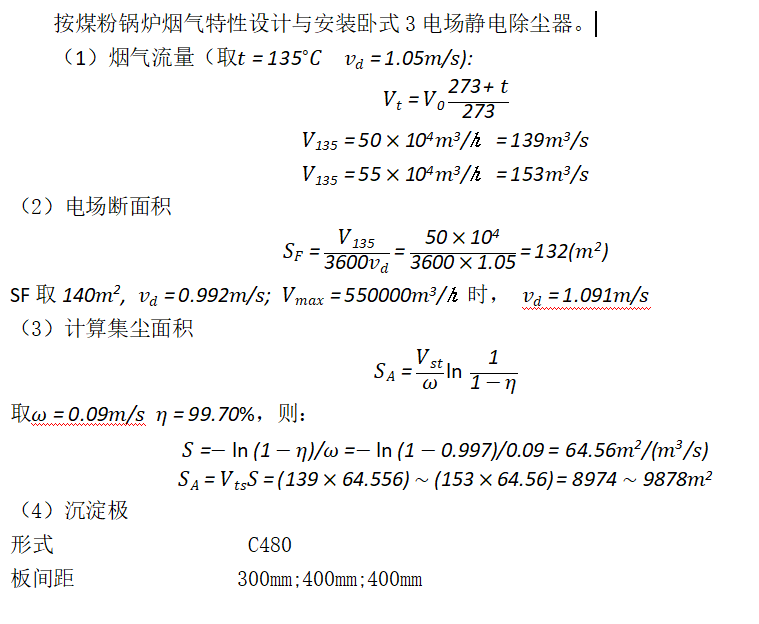

4．技術計算

沉淀極振打裝置雙側搖臂振打，XWED 1.1-63-1／1505,3臺

電暈極振打裝置單側雙層搖臂振打，XWED 0.75-63-1／1225,6臺

防爆要求防爆

保溫箱加熱器 JGQ2-220／2.0,8組

供電機組形式 GGAJO2型，80kV／1.0A，3臺

設備外形尺寸 20.0mx14.4mx22.16m

6．主要工程量

分部工程量明細表見表13-35。

表13-35 分部工程量明細表

項目	型號	質量／t	數量
1、靜電除塵器	TAWC140-1/3	588.32	1臺
（1）進風口		16.98	1組
（2）進口氣流分布裝置		11.97	1組
（3）電暈極裝置	芒刺＋星形	100.98	3組
（4）電暈極振打裝置		8.00	6組
（5）沉淀極裝配	C480	142.82	3組
（6）沉淀極振打裝置		10.72	6組
（7）電場擋風板		1.60	6組
（8）灰斗擋風板		6.00	12組
（9）出口槽形板		6.25	1組
（10）入孔門（方形）		0.32	3組
（11）入孔門（圓形）		0.20	8組
（12）保溫箱及饋電		6.00	8組
（13）殼體		180.02	1組
（14）電場內部走臺		2.50	1組
（15）出風口		15.78	1組
（16）梯子平臺		11.20	1組
（17）支座裝配		18.50	12組
（18）保溫		48.48	1臺
2．供電裝置
（1）硅整流機組	GGA02-1.0/80		3臺
（2）高壓隔離開頭柜	GK		3臺
（3）低壓程控控制柜	DDPLC-2		1臺
（4）安全連鎖箱	XLS		1臺
（5）操作端子箱	XD		2臺
（6）檢修箱	XJ		1臺
（7）其他			1臺
3．其他		49.00	1臺
（1）輸灰系統	18t/h	16.00	1組
（2）料位控制儀		1.00	6組
（3）PLC控制系統		4.00	1套
（4）除塵管道		28.00	1套
